5. Sınıf Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Çözümlü Test Soruları
5. sınıf fen bilimleri dersinin elektrik devreleri ünitesine ait devre elemanlarının sembollerle gösterimi konusunu kapsayan testleri burada bulabilirsiniz. Tamamı çözümlü olan bu soruları, konuyu ne kadar öğrendiğinizi ölçmek için hazırladık. Bu çalışmada ampul, pil, anahtar ve bağlantı kablosu gibi devre elemanlarının sembolik gösterimlerini içeren pek çok farklı soru tipi yer alıyor. Devre şeması çizme ve okuma becerinizi geliştirecek bu testler, Türkiye Yüzyılı Maarif Modeli kazanımlarına göre hazırlandı.
Soru 1 Aşağıdaki eşleştirmelerden hangisi doğrudur?
📝 Çözümü Göster
Elektrik devre elemanlarının sembollerini incelediğimizde: Pil (uzun ve kısa paralel çizgiler), Ampul (içinde X olan daire), Anahtar (bağlantıyı kesen kol) ve Kablo (düz çizgi) şeklindedir. Bu eşleşmelerin tamamının doğru olduğu seçenek B şıkkıdır.

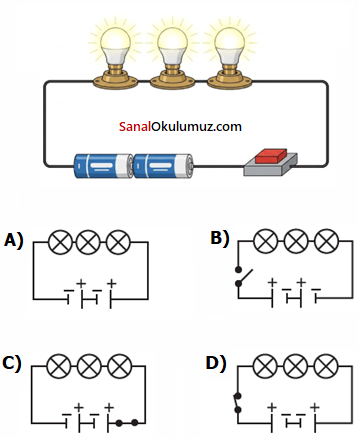

Soru 2 Aşağıdaki elektrik devresi ışık vermektedir. Bu devrenin şematik gösterimi seçeneklerden hangisinde doğru olarak verilmiştir?
📝 Çözümü Göster
Görseldeki devrede 3 ampul, 2 pil ve bir anahtar bulunmaktadır. Devre ışık verdiğine göre pillerin kutupları (+ - + -) şeklinde doğru sıralanmalı ve anahtar kapalı olmalıdır. C seçeneğinde piller doğru yönde (seri), 3 ampul ve kapalı bir anahtar sembolize edilmiştir. D şıkkında piller birbirine zıt bağlanmıştır.
Soru 3
Yukarıda sembolleri verilen devre elemanları ile ilgili aşağıdaki bilgilerden hangisi yanlıştır?
A) Anahtar II. durumdaki gibi açık olduğunda devredeki lambalar ışık vermez.
B) I. kapalı anahtar sembolüdür.
C) Anahtar I. durumda iken lambalar ışık vermez. II. durumda ise ışık verir.
D) II. açık anahtar sembolüdür.
📝 Çözümü Göster
Sembolleri inceleyelim: I kapalı anahtar, II açık anahtar sembolüdür.
C şıkkındaki “Anahtar I. durumda iken lambalar ışık vermez” ifadesi yanlıştır; çünkü anahtar kapalıyken (I. durum) devre tamamlanır ve lambalar ışık verir.
Soru 4
Görselde verilen devre elemanı ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?
A) Artı (+) ve eksi (-) olmak üzere iki kutbu bulunur.
B) Devrede enerji oluşturur.
C) Bu devre elemanı pildir.
D) Devre elemanlarının bağlanmasını sağlar.
📝 Çözümü Göster
Görseldeki devre elemanı bir pildir. Pillerin (+) ve (-) kutupları vardır ve devreye enerji sağlarlar. D seçeneğinde belirtilen “devre elemanlarının bağlanmasını sağlar” ifadesi yanlıştır; bu görev iletken (bağlantı) kablosuna aittir.
Soru 5 Aşağıda bir devre şeması verilmiştir.
Devre şeması elemanlarıyla ilgili,
I. B devreyi açıp kapamaya yarayan anahtardır.
II. A ışık yayan bir devre elemanıdır.
III. C devre elemanı devreye enerji sağlar.
Buna göre yukarıda verilen ifadelerden hangisi veya hangileri doğrudur?
A) Yalnız I
B) I ve II
C) II ve III
D) I, II ve III
📝 Çözümü Göster
➤ A: Daire içindeki çarpı sembolü ampulü temsil eder ve devreye ışık yayar.
➤ B: Devre hattını kesen veya birleştiren kol anahtardır; devreyi açıp kapatmaya yarar.
➤ C: Paralel uzun ve kısa çizgilerle gösterilen eleman pildir ve devrenin enerji kaynağıdır.
Tüm ifadeler şemadaki sembollerle tam olarak örtüştüğü için doğru seçenekler I, II ve III tür.
Soru 6
Yukarıda verilen elektrik devresi ile ilgili aşağıdakilerden hangisi doğrudur?
A) Devredeki anahtar açık olduğu için ampuller ışık vermez.
B) Devredeki ampuller ışık verir.
C) Devreye duy eklersek ampuller ışık verir.
D) Devredeki anahtar kapalıdır.
📝 Çözümü Göster
Görselde anahtarın havada (açık) olduğu görülmektedir. Bir devrede anahtar açık ise elektrik akımı geçemez ve ampuller ışık vermez. Bu nedenle A seçeneği olan “Devredeki anahtar açık olduğu için ampuller ışık vermez” ifadesi doğrudur.
Soru 7 Elektrik konusuyla ilgili aşağıda bazı ifadeler veriliyor.
I. Devre elemanlarından anahtarın bir sembolü yoktur.
II. Devre şeması çizilirken devre elemanlarının sembolleri kullanılır.
III. Bir devrede ampulün yanması için gerekli enerji iletken telden sağlanır.
Buna göre yukarıda verilen ifadelerden hangisi veya hangileri yanlıştır?
A) Yalnız I
B) I ve III
C) II ve III
D) I, II ve III
📝 Çözümü Göster
İfadeleri inceleyelim:
I. Anahtarın belirli bir sembolü vardır (Soruda verilen ifade yanlış).
II. Şemalar çizilirken semboller kullanılır (İfade doğru).
III. Enerji pilden sağlanır, tel sadece bu enerjinin iletilmesini sağlar (Soruda verilen ifade yanlış).
Bu durumda I ve III numaralı bilgiler yanlıştır.
Soru 8 Basit elektrik devreleriyle ilgili aşağıdaki ifadelerden hangisi yanlıştır?
A) Basit bir elektrik devresinde pil olmadan da lamba Işık verir.
B) Basit bir elektrik devresine gerekli olan enerjiyi pil sağlar.
C) Elektrik devresindeki anahtar kapalı ise lamba Işık verir.
D) Devredeki kabloda kopukluk varsa lamba ışık vermez.
📝 Çözümü Göster
Basit elektrik devrelerinde enerji kaynağı (pil) olmadan lambanın yanması mümkün değildir. Bu yüzden A seçeneği (“pil olmadan da lamba ışık verir”) hatalı bir ifadedir.
Soru 9 ➤ Kapalı anahtar
➤ Pil
➤ Açık anahtar
➤ Ampul
Aşağıdakilerden hangisi bu basit devre elemanlarından herhangi birinin sembolik gösterimi değildir?
📝 Çözümü Göster
Görseldeki semboller şöyledir: A (Kablo), B (Açık anahtar), C (Kapalı anahtar), D (Pil).
Verilen listede “Kapalı anahtar, Pil, Açık anahtar ve Ampul” bulunmaktadır.
A sembolü (bağlantı kablosu) listede yer almamaktadır.
Soru 10 Elektrik konusuyla ilgili aşağıda bazı ifadeler veriliyor.
I. Bir elektrik devresinde anahtar enerji kaynağıdır.
II. Devre şemasında duyun sembolü yoktur.
III. Bir elektrik devrisinde duy ampul yerleştirilen devre elemanıdır.
Buna göre yukarıda verilen ifadelerden hangisi veya hangileri doğrudur?
A) Yalnız I
B) Yalnız II
C) I ve II
D) II ve III
📝 Çözümü Göster
Bilgileri kontrol edelim:
❌ I. Anahtar devreyi kontrol eder, enerji kaynağı değildir.
✔️ II. Şemalarda duy için özel bir sembol kullanılmaz.
✔️ III. Duy, ampulün yerleştirildiği devre elemanıdır.
Bu durumda II ve III doğrudur.
